Nazwa przedmiotu:

WKŁADKA PATENTOWA

WB1

FIRMY FANA

UWAGA !!! WKŁADKA WRAZ Z PIERŚCIENIEM MOCUJĄCYM WYKONANE SĄ Z MOSIĄDZU SZLIFOWANEGO SUROWEGO (TZN. NIE ZABEZPIECZONEGO ŻADNĄ WARSTWĄ OCHRONNĄ) PRZEZ TO NA POWIERZCHNI PIERŚCIENIA LUB WKŁADKI MOGĄ WYSTĘPOWAĆ PLAMY, PRZEBARWIENIA, KTÓRE NA FUNKCJONOWANIE WKŁADKI NIE MAJĄ WPŁYWU ALE NA KWESTIE ESTETYCZNE JUŻ TAK. DLATEGO PROSZĘ WZIĄĆ TO POD UWAGĘ PRZY PODEJMOWANIU DECYZJI O ZAKUPIE !!!

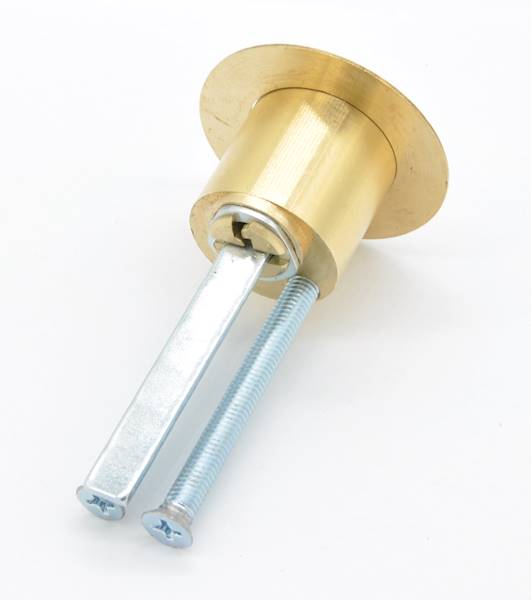

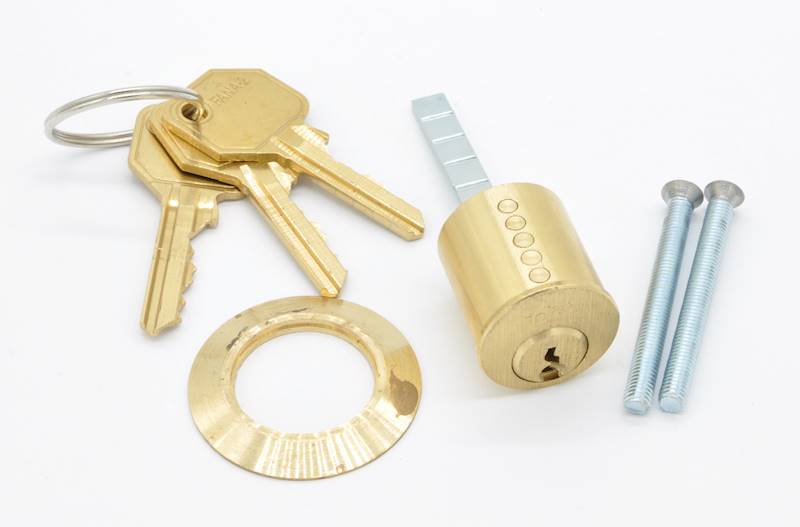

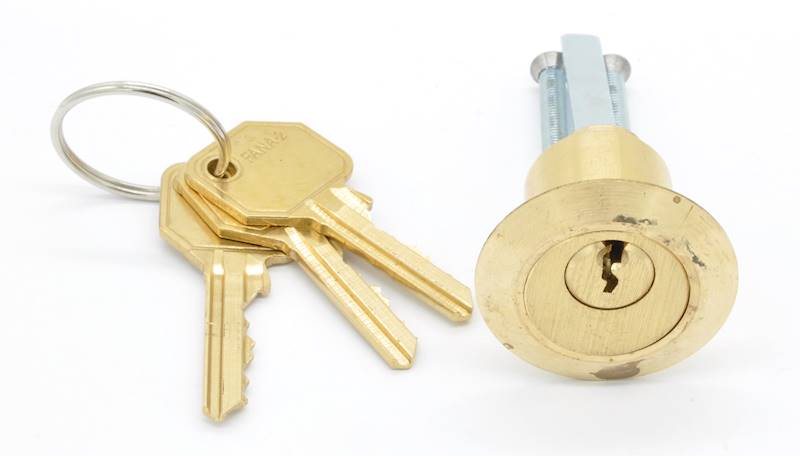

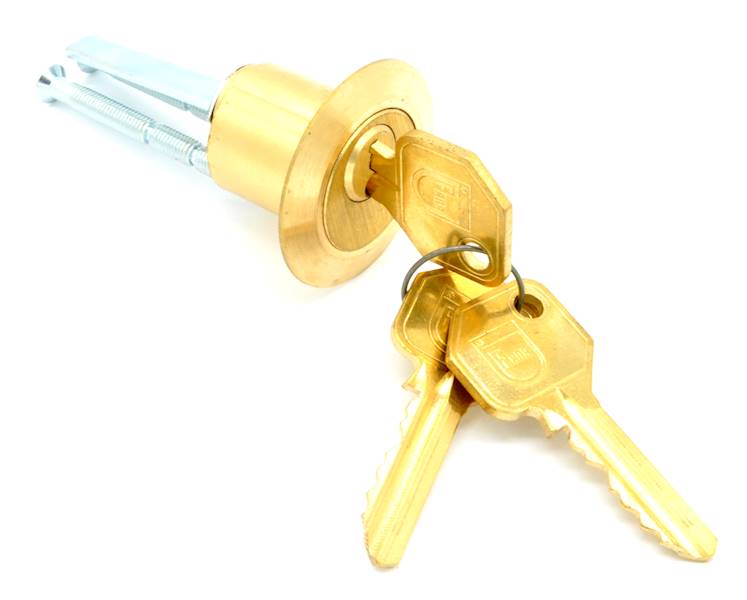

1 kpl. składa się z wkładki wpuszczanej + 2 wkręty mocujące wkładkę fi 5 mm + 3 klucze + pierścień mosiężny;

Opis: wkładka WB1 jest wykonana z mosiądzu i wyposażona jest w 3 klucze nacinane. Wkładka pasuje do zamków marki FANA typu ZSW, 1 ZS, DL 2 i ZDŁ. Wymiana wkładki w istniejącym zamku jest prosta i nie wymaga żadnych specjalistycznych narzędzi ani wiedzy. Od zdemontowanego z drzwi zamka należy odkręcić dwa wkręty i przykręcić nową wkładkę.

Wymiary:

- średnica wkładki (część zasłonięta pierścieniem ozdobnym) - 23,7 mm;

- średnica pierścienia wkładki uniemożliwiającego wsunięcie wkładki do pierścienia - 24,9 mm;

- długość całkowita wkładki (łącznie z ramieniem przenoszącym ruch obrotowy klucza) - 73 mm;

- długość samej wkładki bez ramienia (razem z częścią mocującą ramię) - 31 mm;

- długość samej wkładki bez ramienia (bez części mocującej ramię) - 27 mm;

- wymiar zewnętrzny pierścienia ozdobnego - fi 40 mm;

- średnica wewnętrzna pierścienia ozdobnego (większa) - 24 mm;

- średnica wewnętrzna pierścienia ozdobnego (mniejsza) - 25 mm;

- rozstaw śrub mocujących wkładkę (od osi do osi otworu) - 11 mm;
