ZAWIAS OKNA DOLNY KOMPLET NOWY

Nazwa przedmiotu:

ZAWIAS OKIENNY, BALKONOWY DOLNY

PRZYKRĘCANY 4 WKRĘTAMI DO FUTRYNY

OCYNK SREBRNY

(NOWY MODEL)

kupując 1 sztukę otrzymujesz 1 część (dolna) zawiasy montowaną do futryny okna i 1 część (górna) zawiasy montowaną do skrzydła okna;

Opis:  zawias wykonany jest z metalu ocynkowanego. Jest to zawias okienny dolny. Część dolna zawiasu przykręcana jest do ramy okna za pomocą 4 wkrętów a część górna zawiasu przykręcana jest do skrzydła okna za pomocą 2 wkrętów. Dodatkowo dolna część zawiasu posiada 2 niewielkie bolce ustalające położenie zawiasu jak i przeciwdziałające opuszczaniu się zawiasu. Górna cześć zawiasu również posiada 2 masywne bolce ustalające położenie zawiasu jak i przeciwdziałające obwieszaniu się skrzydła. Zawias tego typu jest stosowany najczęściej w oknach PCV. Zawias przeznaczony jest do skrzydła o maksymalnej wadze 130 kg. Zawias umożliwia regulację okna w poziomie +/- 2 mm (dolna część zawiasu) oraz w pionie +/- 2 mm (górna część zawiasu).

Wymiary:

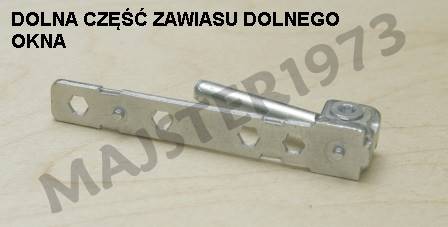

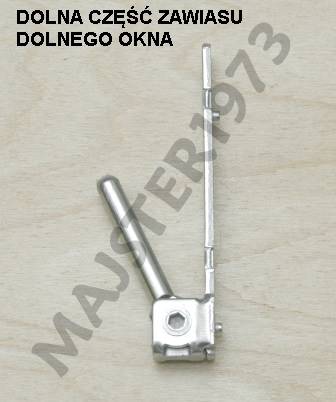

DOLNA CZĘŚĆ ZAWIASU DOLNEGO OKNA:

wymiar podstawy zawiasu 88x12 (w dolnej części regulacyjnej 15 mm);

średnica otworów montażowych 4 x fi 5 mm;

rozstaw otworów montażowych wewnętrznych (od osi do osi) 24 mm;

rozstaw otworów montażowych zewnętrznych (od osi do osi) 60 mm;

średnica kołków ustalających w podstawie zawiasu 2 x fi 3 mm;

rozstaw kołków ustalających w podstawie zawiasu 60 mm (od osi do osi);

wymiar trzpienia ruchomego 38 x fi 6,30 mm (część robocza);

regulacja trzpienia kluczem imbusowym rozmiar 4;

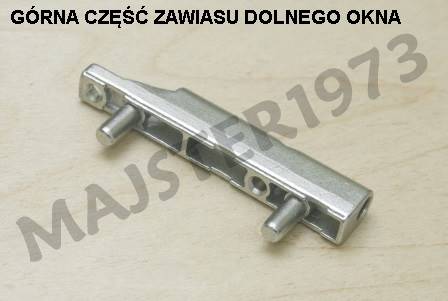

GÓRNA CZĘŚĆ ZAWIASU DOLNEGO OKNA:

wymiar podstawy zawiasu 81x11x16 mm;

średnica otworów montażowych 2 x fi 4,50 mm;

rozstaw otworów montażowych (od osi do osi) 51 mm;

rozmiar kołków ustalających w podstawie zawiasu 2 x fi 6 x 11 mm;

rozstaw kołków ustalających w podstawie zawiasu 50 mm;

regulacja trzpienia kluczem imbusowym rozmiar 4;
