ZAWIAS OKNA GÓRA - WSPORNIK PROSTOKĄTNY

Opis:

Charakterystyka:

Nazwa przedmiotu:

ZAWIAS OKIENNY,

BALKONOWY GÓRNY

PRZYKRĘCANY 4 WKRĘTAMI DO FUTRYNY

OCYNK SREBRNY

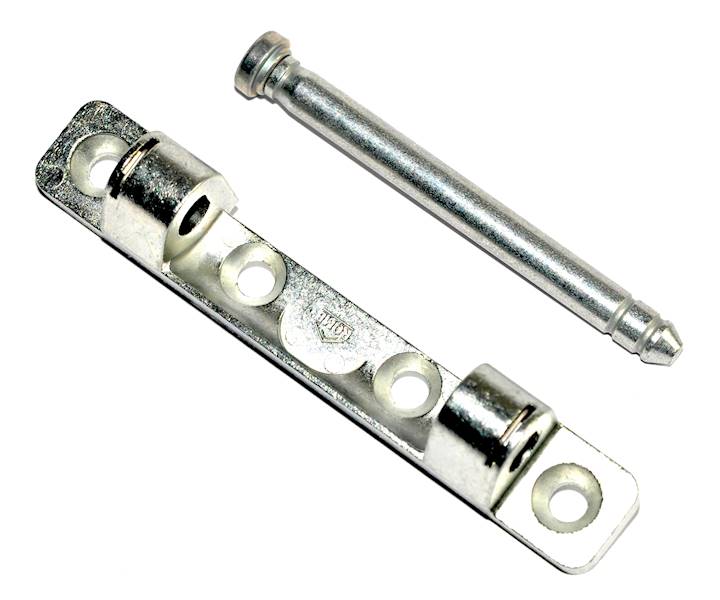

Opis: zawias wykonany jest z metalu ocynkowanego. Jest to zawias okienny górny. Zawias przykręcany jest do ramy okna za pomocą 4 wkrętów. Zawias tego typu jest stosowany najczęściej w oknach PCV.

Wymiary:

wymiar podstawy zawiasu 86x14x16 mm;

średnica otworów montażowych 4 x fi 4,70 mm;

rozstaw otworów montażowych wewnętrznych (od osi do osi) 24 mm;

rozstaw otworów montażowych zewnętrznych (od osi do osi) 72 mm;

średnica kołków ustalających w podstawie zawiasu 2 x fi 3 mm;

rozstaw kołków ustalających w podstawie zawiasu 48,50 mm;

wymiar trzpienia mocującego zawiasu 66,10xfi 5,90 mm (w miejscu spłaszczonym 5,50 mm);

zewnętrzny wymiar elementów trzymających trzpień zawiasu 60 mm;

wewnętrzny wymiar elementów trzymających trzpień zawiasu 40 mm;
