Opis:

Charakterystyka:

Nazwa przedmiotu:

ZAWIAS/SKRZYDEŁKO OKIENNE, BALKONOWE GÓRNE ZAWIASU GÓRNEGO

ODMIANA: UNIWERSALNY

TYPU WRĘBOWEGO

PRZYKRĘCANY 4 WKRĘTAMI DO SKRZYDŁA OKIENNEGO/BALKONOWEGO

(GÓRNA CZĘŚĆ ZAWIASU GÓRNEGO)

OCYNK SREBRNY

(ZOG000093 - 9/A)

kupując 1 sztukę otrzymujesz 1 część (górną) zawiasu górnego montowaną do skrzydła okiennego/drzwi;

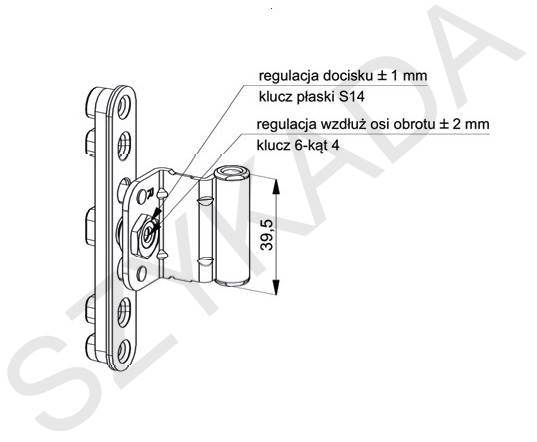

Opis: zawias wykonany jest z metalu ocynkowanego. Jest to zawias/skrzydełko górne zawiasu górnego. Zawias przykręcany jest do skrzydła okna za pomocą 4 wkrętów. Zawias tego typu jest stosowany najczęściej w oknach PVC i aluminiowych. Jest to zawias typu wrębowego do osadzenia w rowku o szerokości 12 mm. Zawias przeznaczony jest do skrzydła o maksymalnej wadze 100 kg. Zawias posiada regulację (pokazaną na poniższym szkicu) i jest uniwersalny tzn. pasuje do lewych i prawych drzwi.

Wymiary:

• długość części wierzchniej 102 mm;
• szerokość części wierzchniej 16 mm;
• średnica otworu pod trzpień łączący (oś zawiasu) 6 mm;
• rozstaw otworów montażowych skrajnych (od osi do osi) 88 mm;
• rozstaw otworów montażowych środkowych (od osi do osi) 60 mm;
• wymiar podstawy zawiasu wpuszczanej w rowek ramy 99,8x11,90 mm;
